Leistungen

Anhand Ihrer Vorgaben und Rahmenbedingungen entwickeln und konstruieren wir spezifische Einzelteile, Baugruppen, Geräte, Vorrichtungen und Sondermaschinen für Anwendungen im technischen Bereich.

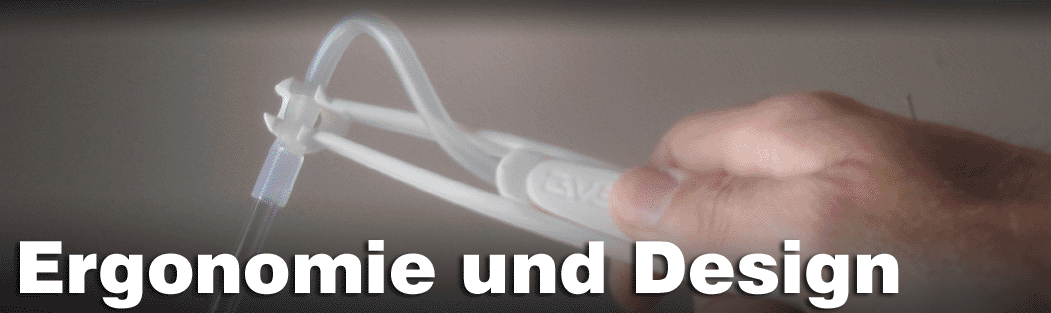

Design ist mehr als eine schöne, verkaufsfördernde Hülle.

Wir analysieren die Anforderungen, Funktionsabläufe sowie ergonomische Parameter und finden Lösungen für die optimale Verbindung der Funktion und Bedienung mit einer zweckmäßigen, fertigungsgünstigen und optisch ansprechenden Formgestaltung.

Effektiver und konsequenter Einsatz von 3D - CAD - Werkzeugen von Anfang an sowie die Übernahme von vorhandenen einzubindenden 3D - CAD - Bauteildaten für paßgenaues Einfügen in die Gesamtkonstruktion sind Schwerpunkte.

Auch die Erzeugung von 3D - CAD - Daten aus vorhandenen Teilen mit Hilfe von 3D - Abtastarmen ist im Haus sowie in Kooperation mit bewährten Partnern verfügbar.

Wir unterstützen und beraten Sie zu technologischen Lösungen zur Vermeidung von Fertigungsproblemen.

nach oben

In unserer Fertigung entstehen sowohl komplexe Einzelstücke als auch Serienprodukte.

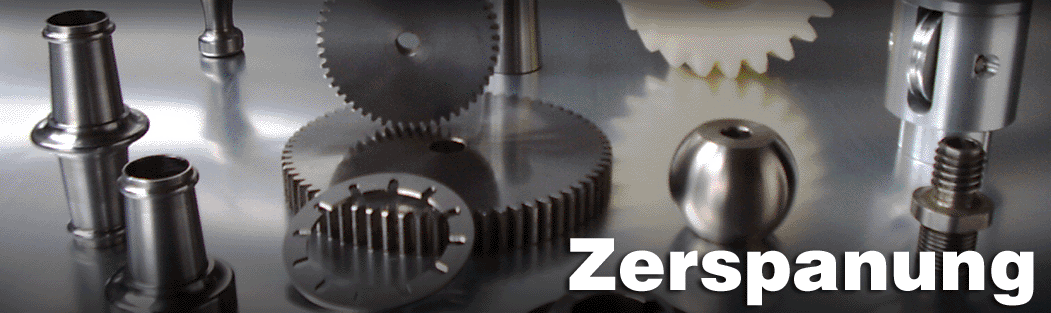

Neben eigenen Produkten fertigen wir seit langem als Zulieferer vorrangig mechanisch gefertigte Einzelteile (z.B. CNC-Drehen und CNC-Fräsen, Zahn- und Kettenradfräsen) zum Einsatz in verschiedenen Branchen.

Für Technologien außerhalb unserer eigenen Bandbreite bestehen langjährige und bewährte Kooperationen mit erfahrenen Fachbetrieben.

Wir arbeiten sowohl nach eigenen als auch übernommenen Zeichnungen sowie 2D- und 3D-CAD - Daten.

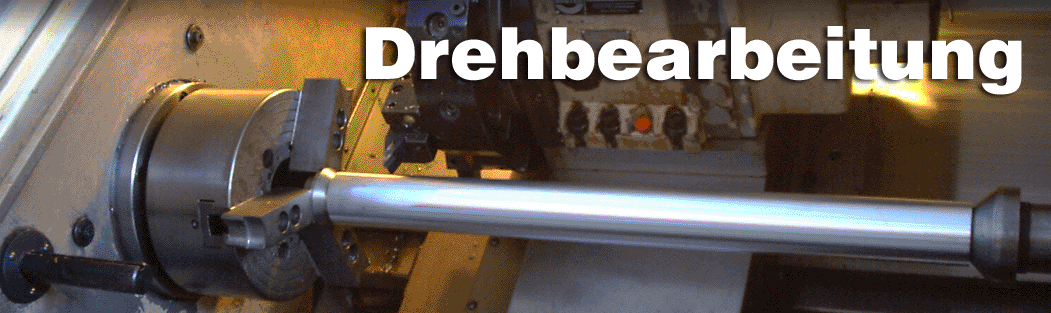

Drehen: auf CNC – Drehmaschinen (Gildemeister bis Ø 250 mm mit bis zu 8 angetriebenen Werkzeugen) sowie auf konventionellen Drehmaschinen (bis Ø 400 mm) einschl. Programmierung, Prägebeschriften axial, Innenvier- und -sechskanttaumelstoßen und Außengewinderollen Steigung 0.8, 1, 1.25, 1.5 und 1.75 mm, max. Gewindedurchmesser 16 mm, Rollpolieren

Bohren: konventionell 0,3 mm - Ø 30 mm Durchmesser in Stahl Gewindebohren M3 – M16 bzw. Gewindeformen M4 – M10

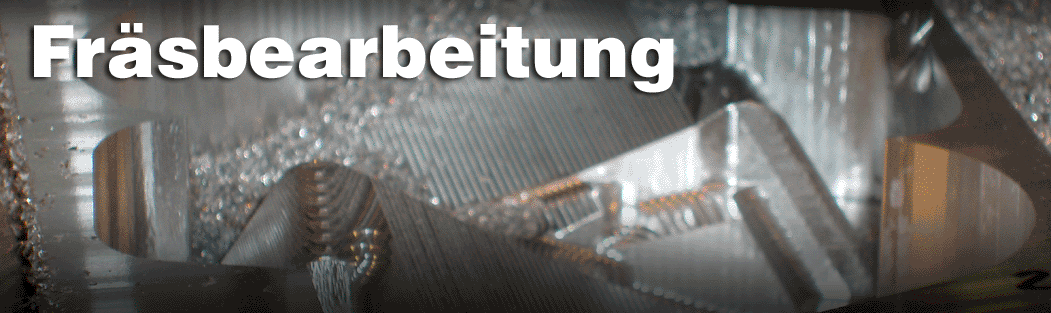

Fräsen: CNC-gesteuert, einschl. Programmentwicklung aus 2D- und 3D-CADDaten (siehe Datenaustausch), konventionell (bis 400 x 1600 mm, Hor-./ Vertikalkopf)

Zahnradwälzfräsen: (Zahnräder bis Qual. 8 und Kettenräder) bis Durchmesser 500 bzw. Modul 0,5 - 7 in Stahl, in Kunststoff bis Modul 8

Zug- und Drückräumen: Vierkant 8 – 16 mm sowie Paßfeder- Nuten 3 – 12 mm

Ergänzend zur Fertigung von Einzelteilen, entwickeln und montieren wir nach Ihren Vorgaben endmontagefertige Baugruppen. Bei der Baugruppenfertigung werden sowohl im Haus gefertigte als auch fremdgefertigte Bauelemente zu Baugruppen unterschiedlicher Komplexität zusammengefügt. Weiterhin passen wir vorhandene Baugruppen an Ihren individuellen Einsatzzweck an.

nach oben

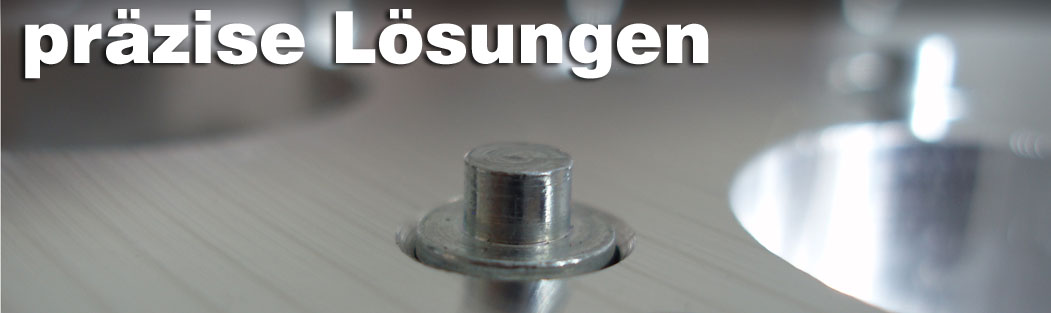

präzise Lösungen

Sie liefern die Aufgabenstellung und wir finden eine Lösung für Sie. Wir verfügen über umfangreiche Erfahrung aus verschiedenen Branchen für Bearbeitungs- und Montagevorrichtungen, Prüfeinrichtungen sowie Prüfadapter, eingesetzt in der Biomedizin bis zur Elektronikindustrie.

Ausgehend von den ermittelten Rahmenbedingungen, technologischen Möglichkeiten und vorhandenen Schnittstellen zur Fertigungsperipherie des Kunden werden individuelle Lösungen entwickelt und umgesetzt.

Dies umfaßt Veränderungen oder Erweiterungen an vorhandenen Einrichtungen ebenso wie komplette Neuentwicklungen.

Der Einsatz von SPS-Steuerungen inkl. Programmierung zur Prozessüberwachung, Steuerung und Automatisierung bildet einen weiteren Schwerpunkt im Vorrichtungs- und Sondermaschinenbau.

Wir legen großen Wert auf effektiven und konsequenten Einsatz von 3D - CAD - Werkzeugen und die Übernahme von vorhandenen 3D - CAD - Bauteildaten für die paßgenaue Konstruktion.

Selbverständlich wird das Ergebnis auf Wunsch von uns dokumentiert und die Funktionen sowie die Bedienung für den Einsatz in der Fertigung des Kunden beschrieben.

Notwendige Zertifizierungen, wie z.B. zur CE-Kennzeichung werden mit bewährten Partnern realisiert.

nach oben



Wasserpumpen und Zubehör für die Marinisierung fertigen und liefern wir seit 1965.

Besuchen Sie hier unsere Wassersportseiten.
